氣動V型調理球閥

基本先容 【產物稱號：氣動V型調理球閥】
【產物型號：SXVQ647F】
上海上賢閥門SXVQ647F氣動V型球閥氣動履行器接納新型AT/GT系列氣動履行器，有雙感化和單感化式（彈簧復位），接納齒輪齒條式布局傳動，機能寧靜靠得住；大口徑閥門接納AW系列氣動履行器，撥叉式布局傳動，布局公道，輸入扭矩大。
【產物先容】：
上海上賢閥門SXVQ647F氣動V型球閥按密封機能分為軟密封和硬密封；按調理體例分為調理型和堵截型，堵截型按感化情勢分單感化和雙感化式，調理型為雙感化式。單感化式的長處是一旦能源源產生毛病，球閥將按節制體系的請求主動處于封閉或開啟地位。
【任務道理】：

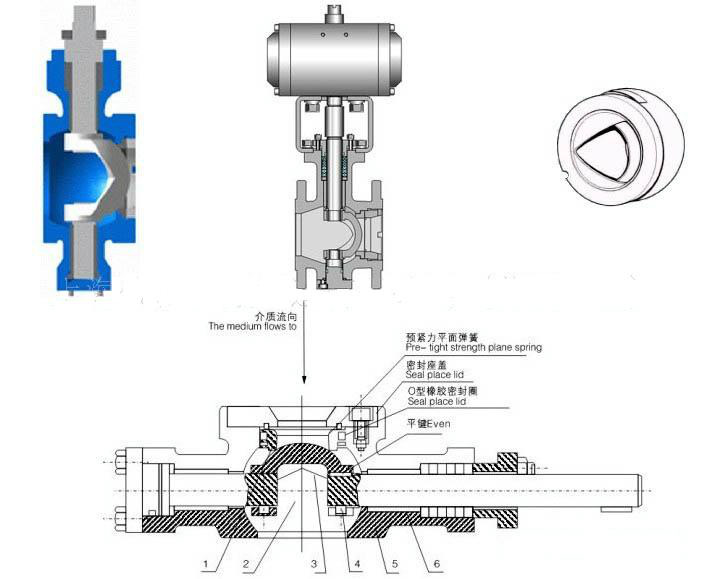

SXVQ647F氣動V型球閥具備出格形狀的牢固式V型暗語球體和可調金屬閥座布局，當閥封閉時，V型暗語與閥座構成楔形剪切感化，可防止球體和閥座之間污物產生的卡死景象，具備自清結功效，出格合用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可完成持續調理，并具流阻小，調理規模廣，是一種用處普遍的調理閥。
【產物特色】：
1、較大活動容積，通才能大，暢通阻力小。
2、具備超卓的調理特征，能夠在廣幅的變更規模內供給切確的節制。
3、靠得住（寧靜）性，堅忍耐用，操縱不受管道壓力影響，并可防止閥體滲漏。
4、接納可動金屬閥座，具備自助彌補功效，并具備優勝密封機能及長的利用壽命。
5、由V型閥體與氣動履行機構及其它附件構成。是一種直角反轉展轉布局的節制閥。
6、接納雙軸承布局，機器不變性高，啟動扭矩小，保障了閥門具備好的活絡度和感到速率。
7、V型缺口與閥座產生一個壯大的剪切能堵截纖維等雜質，并具備自潔功效，防止閥門卡死景象產生。
【可選擇附件】：
☆堵截型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調理型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處置附件：氛圍過濾減壓閥、氣源處置三聯件。
☆手動機構：HVSD手操機構
【首要整機材質表/履行標準】:

知料知料型號		C	P		R
重要性裸機	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封蓋圈	硬塑合金屬
	彈性填料	聚四氟丁二烯、柔石墨
合吃工程	共用導電介質	水、水蒸氣、石油	氯化銨類		乙酸類
	同用溫暖	-28℃～500℃
履行職責器	型號	GT或AW系列產品
	安全閥壓為	0.3-0.7MPa
進行規定		工作設想建設	空間布局總長度	卡箍圖片尺寸	有壓力工作溫度	研究檢查
		GBT/12237	GB12221	GB9113	GB9131	GB13927

【產物機能標準】:

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
另外訪問量指數公式Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓為	PN1.6、2.5、4.0、6.4MPa
屈服強度實驗報告	2.4～9.6MPa
填料密封進行實驗	1.76～7.0MPa
聯通流量功能	相仿等百分數
閥板轉角處(度)	0°～至90°(可手動調節)
批準外泄量等級	軟密封：零泄漏 硬密封：≤額外Cv×0.001%				軟密閉：VI微泡泡級，復合密閉：≤上限CV×0.065%
事情階段(S/70度)	8.5～30				36～60
可調節理比	250:1						300:1
如何設置法寶布置進行器	GT、SR、ST、AT、AW類別單雙影響汽動遵守器
液壓V型三通球閥合理體例	轉換按鈕型(轉換按鈕某位有合理)、條理型(4～20mA有合理)

【履行器手藝參數】：

履行器型號	GT、SR、ST、AT、AW系列單雙感化氣動履行器
氣路壓強	0.4～0.7MPa
安全閥主板接口	G1/4"、G1/8"、G3/8"、G1/2"
情況下溫度	-30～+70℃
作用時局	單感化履行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙感化履行機構：氣關式(B)--失氣時閥位堅持(FL)；氣開式(K)-- 失氣時閥位堅持(FL)
油路分配器V型閘閥可配輔助件	位置定位器、電磁波閥、良好氛圍過濾器減壓方法器、保位閥、旅程面板開關、閥位交換器、手輪構造等

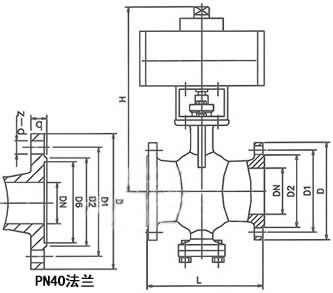

【主要形壯厚度】:



公稱通徑 DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
L	102	102	114	124	143	165	194	213	229	243	297	338
L1	62	62	62	75	80	100	115	130	160	200	240	334
H	60	60	65	95	105	120	140	155	165	205	240	270
H1	277	285	305	364	379	389	402	426	453	473	540	590
A	140	140	140	164	164	190	210	247	276	348	378	524
☆PN1.6MPa☆蝶閥法蘭面積☆
D	115	140	150	165	185	200	220	250	285	340	405	460
D1	85	100	110	125	145	160	180	210	240	295	355	410
D2	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
☆PN2.5MPa☆活套法蘭外形尺寸☆
D	115	140	150	165	185	200	235	270	300	360	425	485
D1	85	100	110	125	145	160	190	220	250	310	370	430
D2	65	76	84	99	118	132	156	184	211	274	330	389
n-φd	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
